2009 공사기사

CN-CV 케이블의 열화 발생 요인

a. 전기적 요인 : 상시 운전 전압 자체가 열화를 일으키는 요인이 되는 것 이외에 고장 시 발생하는 지속적인 과전압, 개폐서지, 뇌서지 등 이상전압 등에 의해서 발생

b. 열적 요인 : 허용전류 내에서 온도상승에 따른 열적열화는 문제가 없어도 과도적인 고온에서의 사용은 케이블의 변형을 일으키거나 열적열화 촉진

c.환경적 요인 : 포설되어 있는 케이블에 침입하는 것으로서 물, 화학 약품류가 있으며 단말에는 자외선, 오존, 염분 등의 영향이 있다. 생물(개미, 쥐 등)에 의해 시스가 손상을 입는 경우도 있다.

d. 기계적 요인 : 케이블 포설 시 또는 포설 후에 가해지는 굴곡, 충격하중 및 외상이 있다.

e. 기타 요인 : 케이블의 단말 또는 접속부 등의 시공불량에 의해 공극이 발생한다던지 물이 침입함으로서 부분방전이나 수트리 열화가 발생



전선 커버 : 활선 작업 시 작업자의 전선 접촉이나 장구의 사용 부주위로 인한 제반 안전사고를 미연에 방지할 목적으로 사용하는 절연 장구

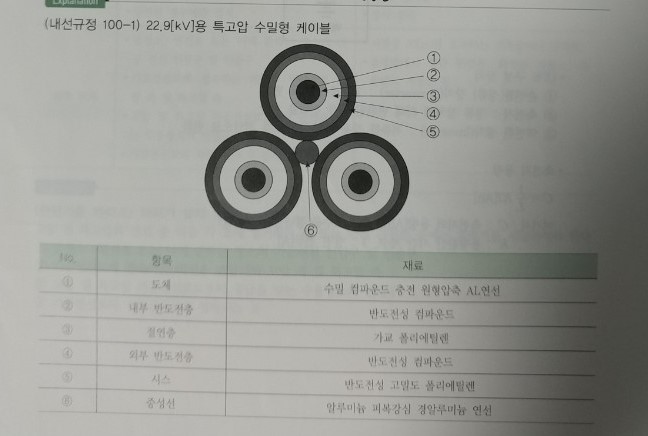

특고압 수밀형 케이블
